Кровельные воронки с фланцем

Плоские кровли, не имеющие скатов, подвержены воздействию атмосферных осадков.

Скапливание воды на крыше приводит к протеканию кровель иразрушению нижележащих конструкций.

Для отвода талой и дождевой воды устраиваются системы водостоков, оснащаемые кровельными воронками.

Конструкция кровельных воронок

Воронки являются обязательнымиэлементами водосточных систем.

Они принимают потоки талых или ливневыхвод, направляют их по водосточным трубам в ливневую канализацию, специальные емкости, либо в грунт.

Воронкапредставляет собой цилиндрическую или квадратную конструкцию, состоящую из следующих элементов:

  • корпуса из морозостойкого пластика, чугуна или нержавеющей стали;
  • съемной решетки или колпака для защиты водосточных труб от попадания листвы и посторонних предметов;
  • приемной трубы, соединяющей фитинг воронки с водосточными трубами;
  • прижимных колец и прокладок, обеспечивающих герметизацию всех элементов системы с кровлей.

Дополнительно изделия могут комплектоваться электрическим кабелем, для предотвращения образования наледи.

Выпускные патрубки воронок имеют уплотнительные кольца — «юбки», позволяющие соединять их с трубами из любых материаловсоответствующего диаметра.

Важно: Монтаж водостоков должен выполняться абсолютно герметично, для предотвращения попадания влагив пирог кровли или внутрь здания.

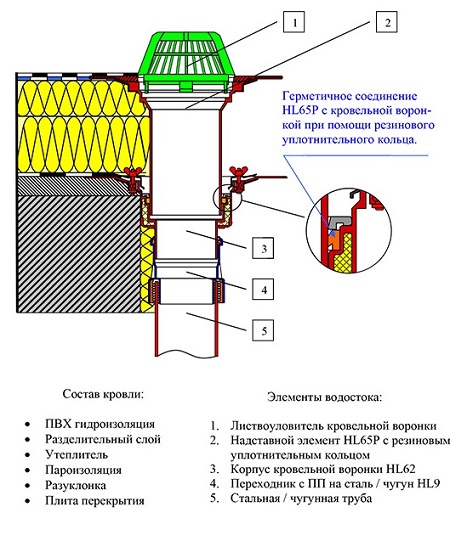

Схема водостока.


Виды воронок

Крупнейшие мировые производители поставляют на российский рынок водосточные воронки торговых марокACOиHL.

Все изделия отличаются высоким качеством и надежностью, адаптированы к российскому климату.

Изготавливаются из экологически чистых материалов, не выделяющих вредных примесей. Устойчивы к ультрафиолету, коррозии, перепадам температур.

Существуют различные виды воронок:

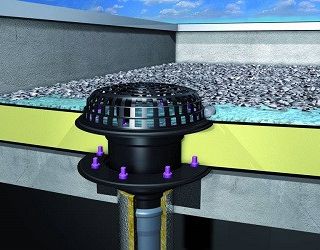

  1. Колпаковые. С защитными колпаками, возвышающимися выше уровня кровли. Решетчатые колпаки пропускают через себя сточные воды, при этом задерживают листву и мусор, предотвращая засорение водосточных труб.
  2. Плоские —устанавливаются на балконах, открытых террасах, эксплуатируемых кровлях.Решетки воронокмонтируются вровень с покрытием кровли из плитки или асфальтобетона.
  3. Воронки подогревом предотвращают образование наледи. Подогрев обеспечивает электрический кабель, расположенный в ободе крепежа.



Кровельная воронка с горизонтальным выпуском.



Воронки могут иметь горизонтальный или вертикальный выпуск.

Наиболее распространены воронки с вертикальными выпусками.Слив таких воронок направлен в вертикальную трубу, благодаря чему обеспечивается максимальный отток воды.

Воронки с горизонтальным выпуском имеют отводящий водосток, проходящий под гидроизоляцией и утеплителем. Такие ливневые системы обычно устраиваются на плоских кровляхбез чердака.

Область применения

Кровельные воронки монтируются в самых низких точках кровли.Уклон кровли в сторону воронки должен составлять не менее 2%.

Изменение уклона обеспечивается слоем утеплителя или выравнивающей стяжкой.

Воронки могут устанавливаться:

  • на плоских кровлях жилых и общественных зданий;
  • балконах и лоджиях;
  • открытых террасах;

Важно: Выполнять проектирование и расчет кровельных систем должны профессионалы, имеющие соответственный опыт.

При выборе водосточных воронок важно учитывать размер кровли, диаметр водосточных труб, среднее количество осадков, особенность эксплуатации кровли.

Правильный выбор и грамотная установка кровельных воронок гарантирует длительную эксплуатацию кровли.
